Conductores desnudos de cobre y trenzas para tierra

Los conductores desnudos de cobre y las trenzas planas son los elementos de interconexión de la malla de tierra, que unen los electrodos entre sí y los conectan con los equipos y estructuras a equipotencializar. El cobre desnudo blando recocido de clase 2 según IEC 60228 es el material de referencia para conductores de malla enterrada: su alta ductilidad facilita el tendido en zanja, el curvado en campo y la conexión mediante soldadura exotérmica o grapas de compresión. Las secciones más comunes para mallas de tierra son 35 mm², 70 mm² y 95 mm². El conductor de cobre estañado ofrece mayor resistencia a la corrosión en suelos ácidos y ambientes industriales con presencia de H₂S o SO₂, siendo preferido en minas de cobre y plantas de procesamiento. Las trenzas planas de cobre estañado se utilizan para conexiones de equipotencialización flexible entre equipos con vibración, uniones a chasis de máquinas y conexiones a barras de tierra en tableros, donde la flexibilidad es prioritaria sobre la sección. La norma IEC 62561-3 regula los conductores de los sistemas de protección contra el rayo en los que estos conductores se incorporan como parte del SPDA. El diseño de la malla debe satisfacer los criterios de NCh Elec. 4/2003 §10 e IEEE 80 para el tipo de instalación.

Conductor de cobre estañado 35 mm²

Conductor de cobre recocido con recubrimiento de estaño de 35 mm² para sistemas de puesta a tierra en ambientes corrosivos: suelos ácidos, minas de sulfuros y entornos marinos.

Cobre estañadoCobre

Ver ficha→

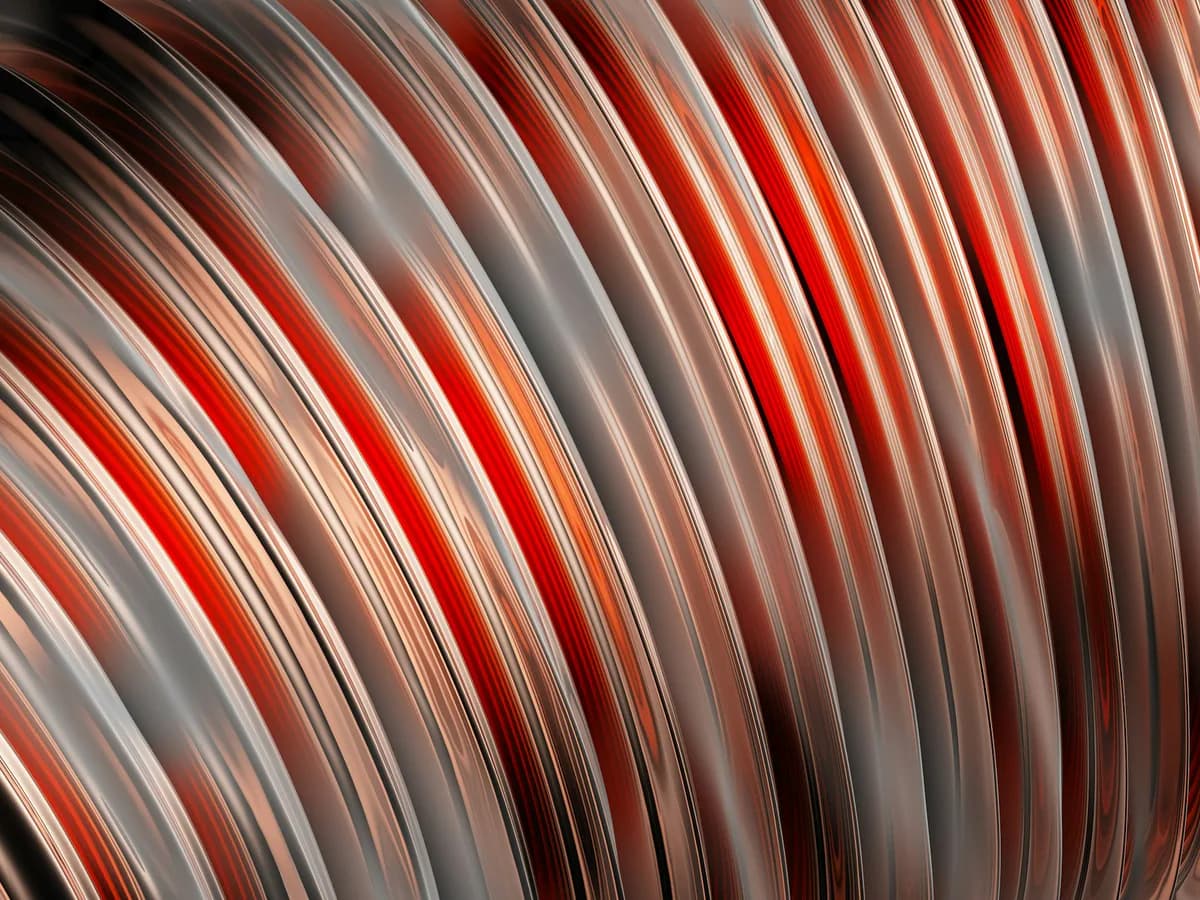

Conductor de cobre estañado 70 mm²

Conductor de cobre recocido estañado de 70 mm² para conductores principales de malla en instalaciones de alta corriente de falla en ambientes corrosivos.

Cobre estañadoCobre

Ver ficha→

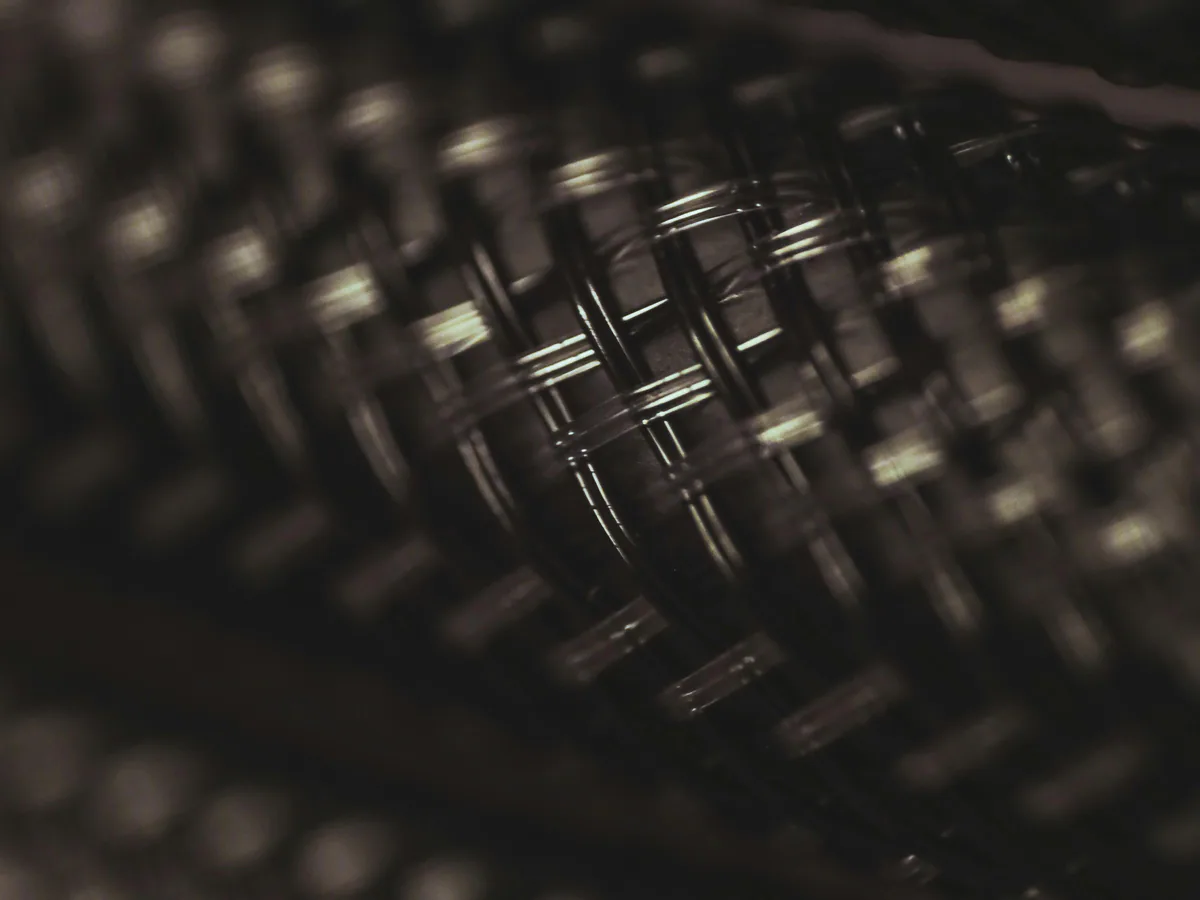

Trenza plana de cobre estañado 25 mm²

Trenza plana de cobre estañado de 25 mm² para conexiones de equipotencialización flexible entre equipos, chasis y barras de tierra en tableros y plantas industriales.

Cobre estañadoCobre

Ver ficha→
