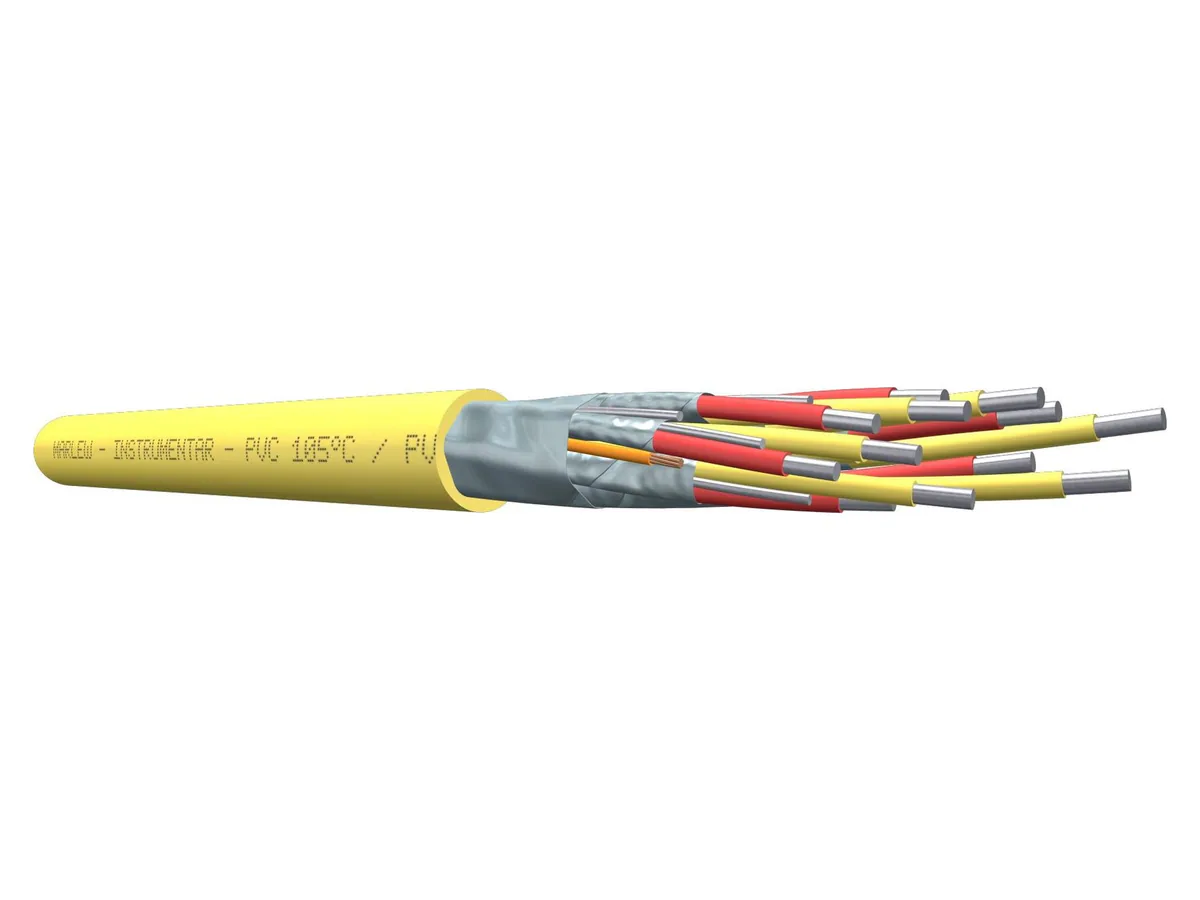

Cable de extensión de termocupla Marlew MP-MT

Name: Cable de extensión de termocupla Marlew MP-MT
Brand: Marlew
SKU: cable-extension-termocupla-pvc-mp-mt

Cable de extensión para termocuplas EX, JX, KX, RX, SX y TX con aislación de PVC de 105 °C y pantalla de aluminio-poliéster, de 300 V.

El cable MP-MT de Marlew conecta una termocupla con su instrumento y usa conductores de aleación equivalentes a los del sensor: EX (Chromel/Constantan), JX (Hierro/Constantan), KX (Chromel/Alumel), RX y SX (Cobre E/Cobre A) y TX (Cobre E/Constantan). Se fabrica en pares, ternas, multipares y multiternas, con conductores sólidos o flexibles según la tabla de dimensiones, aislación de PVC para 105 °C y tensión nominal de 300 V en corriente alterna. Incluye pantalla de aluminio-poliéster con drenaje de cobre estañado y cubierta de PVC no propagante del incendio y resistente al sol y a los hidrocarburos. Responde a ASTM E 230-98 (códigos MP) e IEC 60584-3 (códigos MT). Aplicaciones típicas: circuitos de extensión de termocuplas para medir y registrar temperaturas en procesos industriales.

Instrumentación Cobre Baja tensión Industrial Apantallado

Cotizar este producto Hablar con un asesor técnico Cotizar este producto por WhatsApp

Especificaciones técnicas

Temperatura máxima105ºC

Tensión nominal300 Volt CA

Norma constructivaUL 13 tipo PLTC - UL 2250 tipo ITC

Norma de conductores termoparesASTM E 230-98 (Códigos MP) – IEC 60584-3 (Códigos MT)

ConductorAlambre sólido o formación flexible (indicado en tablas de dimensiones y pesos)

Termocupla tipo EX(+) Chromel / (-) Constantan

Termocupla tipo JX(+) Hierro / (-) Constantan

Termocupla tipo KX(+) Chromel / (-) Alumel

Termocupla tipo RX(+) Cobre E / (-) Cobre A

Termocupla tipo SX(+) Cobre E / (-) Cobre A

Termocupla tipo TX(+) Cobre E / (-) Constantan

AislaciónPVC

Paso del trenzado50mm (20 torsiones por metro)

Par sin blindarEncintado de poliéster

BlindajeCinta aluminio-poliéster más conductor de drenaje de cobre estañado

CubiertaPVC no propagante del incendio, resistente a la luz solar e hidrocarburos

Norma de fuegoUL 1685

Norma de hidrocarburosNFC 32-200 – ASTM D 1239

Norma aceitesICEA S 73-532

Norma de intemperismoUL 2556 (rayos UV)

Código NEC (NFPA 70)Art. 725 PLTC – Art. 727 ITC– Art. 501 áreas clasificadas CL1 Div.2 y Cl2 Div.2
